Bosch tipusú EDC-s forgóelosztós

adagoló tesztműszer

Uset control- a műszer regulátorját működtető feszültség,amit a potenciométerekkel végezünk.0-5V-os tartományban működik. Uist -ez az utjeladó feszültsége amit a teszt adatokban megtalálható értékekre kell állítanunk a potencióméterekkel. Fuel temp.-ez a műszer a tüzelőanyag hőmérsékletét mutatja ki az adagolóban levőszenzor segítségével. Out.current-ez egy amperméter amely kimutatja az vezérlőmágnes

áramfelvételét.

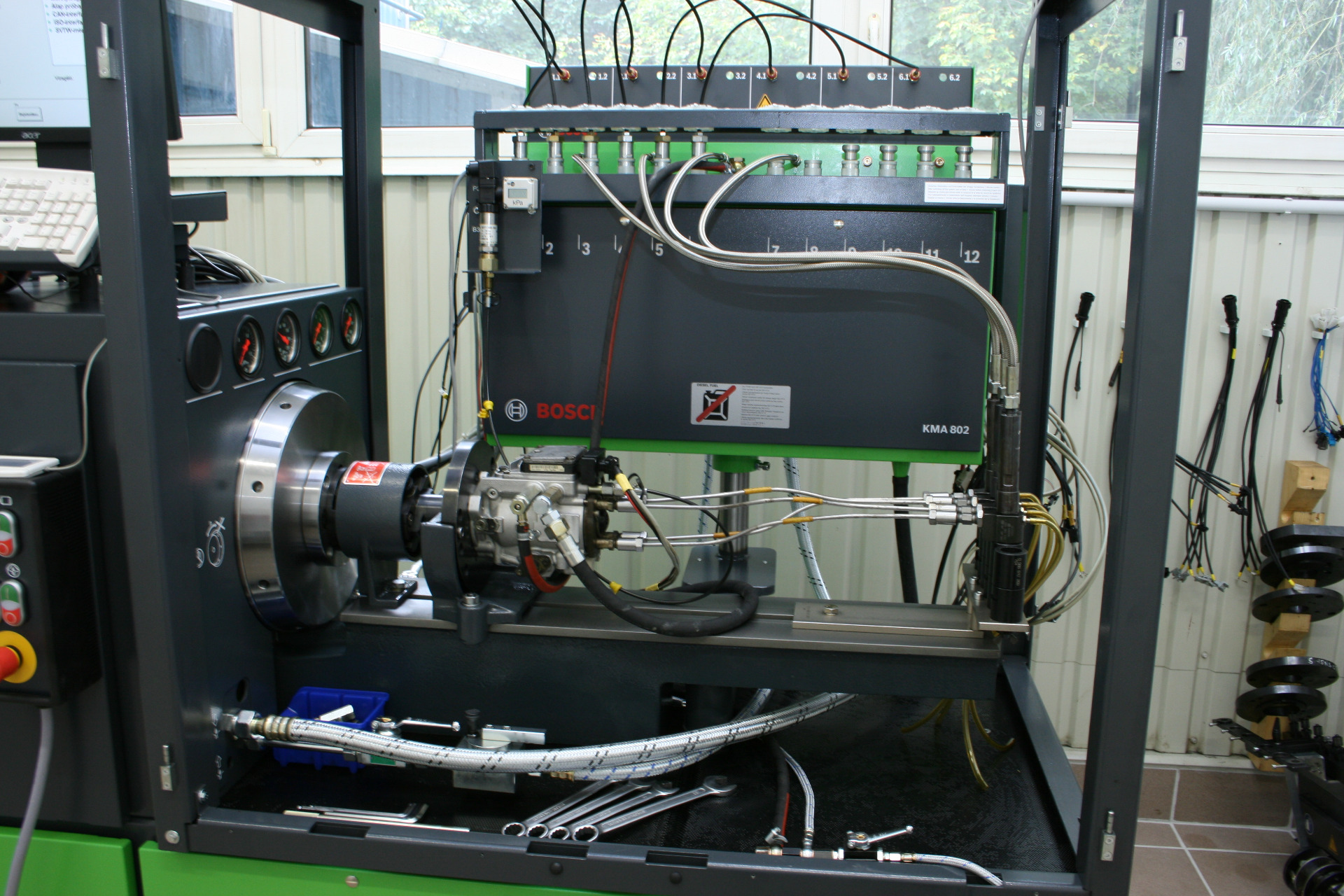

Akár EPS 815- re is.

Univerzális mérőműszer az EDC-VE,EDC IN-

LINE,DPC adagolók tesztelésére.

A készülékre a felsorolt adagolókat rá lehet csatlakoztatni a készülékkel kapott adapter kábelokkal.A személykocsik adagolóira egyszerűen csak kiválasszuk a műszer hátsó oldalán a kimenetet és oda csatlakoztatjuk a hosszabító kábelre az adapter kábelt.


A soros adagolókra úgyanúgy a hosszabbító kábelt rácsatlakoztassuk az IN-LINE

kimenetre és az adapterkábelek közül kiválasszuk a csatlakozó lábak méretéhez megfelelő kábelt ,majd a megadott rajz szerint bekössük a soros adagolót.

Kimenetek:

IN-LINE(soros hdk-s adagoló)

Bosch HDK(hdk forgóelosztós,VE)

Bosch resistor(potenciométeres forgoelosztós VE adagoló).

Kijelzők:

Out.current-a készülék tápegysége menyi áramot ad le.

Uist mV-ez a legfontossabb adat a méréskor mert ez van megadva a teszt adatokban is ami a szállítás mennyiségét fejezi ki.

Fuel temp.-a tüzelőanyag hőmérséklete az adagolóban(ez a forgóelosztós VE) adagoloknál van).

V%Hz-ez a műszer a DPC,HUB out kimeneti áram paramétereit mutatja a kijelző alatti átkapcsolóval kiválasztva.

Potik,kapcsolók:

-Tápfeszültség kapcsoló

-gyorsteszt-re szolgáló potencióméter

-átkapcsoló a gyorstesztről a preciziós potenciómétere amit méréskor használunk ami egy :

-tízfordulatú potencióméter amit mérés közben használunk

-sensor: ez a kimenet direkt ossze van kötve az adapterkábelen levő 5 és 6-os vezetékkel ahova az rpm senzort csatlakoztatjuk,vagy az előtöltést szabályzó szelepet az H tipusú (HUB siberes)soros adagoloknál.Harpm sensor van csatlakoztatva ,könyebben mérünk ,ohmméterrel,forgás közben oszcilloszkóppal.Ha viszont ha a H tipusú sorosadagoló előtöltőmágnesét csatlakoztatjuk abba a két aljzatba (piros ,fekete) áramot vezethetünk a DPC,hub out kimenetről a rövid segédkábellel,és letesztelhetjük Hub (előtöltés)mágnes működését.Szorul-e akadozik-e,vagy talán szakadásban van.ezt a következő képpen csináljuk:

-V,% potencióméterel emeljük a feszültséget a kimeneten vagyis a kitöltési tényezőt.

-Hz potenciométerrel a kimenet frekvenciáját szabályozzuk.a hub mágneseknél 300Hz,viszont a VE adagolók előtöltés szabályzásnál 60Hz-re állítsuk a kimenetet.

A fönti kijelzőn válasszuk ki mit szeretnénk követni működés közben.

A mérőóra beállítása a hub siberes soros adagolóknál:

A vezérlőléc beállítása:

M pumpe STOP +1mm ---3100mv---12,50mm

---1700mv--- 5,65mm

P,H,pumpe START 21mm ---3100mv---12,95mm

---1700mv--- 6,00mm

Az előtöltés beállítása:

Az előtöltés mágnes(HUB)csavarján a mikrométert 14mm-re holt helyzetben.A mérés folyamán a megadott adatokra állítani!
